FOLDING SAW HORSE - ΞΥΛΙΝΟ ΠΤΥΣΣΟΜΕΝΟ ΚΑΒΑΛΕΤΟ

"Sawhorse" στα αγγλικά, "καβαλέτο" στα ελληνικά. Χρήσιμο
εργαλείο για πολλές εργασίες. Οικοδομικές ή ξυλουργικές,
σε εσωτερικό ή εξωτερικό χώρο.

Τις μέρες της καραντίνας ήταν ένα από τα project με τα
οποία ασχολήθηκα, επί σειρά ημερών μάλιστα,
παράλληλα με άλλες ασχολίες.

Στο διαδίκτυο (youtube etc) υπάρχουν διάφορα video,
φωτογραφίες κτλ, που παρουσιάζουν διάφορες λύσεις &
παραλλαγές για την κατασκευή του συγκεκριμένου
εργαλείου.

Ακολούθησα την γενική ιδέα του John Heisz ("I build it"),
 γνωστού woodworker του διαδικτύου. Δυστυχώς δεν
έβγαλα φωτογραφίες των ενδιάμεσων σταδίων κατασκευής.

Χρησιμοποίησα κυρίως τάβλες από κρεβάτια. Οι συνδέσεις
έγιναν με βίδες και ξυλόκολλα.

Ουσιαστικά, το καβαλέτο αποτελείται από δύο στιβαρά
ξύλινα πλαίσια, που στην επάνω πλευρά τους ενώνονται
(συγκλίνουν κατά μήκος της ακμής) μέσω τριών
μεντεσέδων.

Η κατασκευή θα λειτουργούσε και με δύο μεντεσέδες.
Ο τρίτος προσδίδει νομίζω, μεγαλύτερη ευστάθεια -
στιβαρότητα, κύριο ζητούμενο από την κατασκευή αυτή.

Στην κάτω πλευρά του πλαισίου, στο μέσον, τοποθετείται
ένα κομμάτι ανθεκτικού σχοινιού, ώστε να συγκρατεί τους
δύο βραχίονες - πλαίσια στην ανοιχτή θέση.

Εδώ έχει αρχίσει η κατασκευή του δεύτερου καβαλέτου.

Όπως προείπα, οι συνδέσεις έγιναν με βίδες και ξυλόκολλα
με τη χρήση (ενίοτε) σφιγκτήρων.

Έβαλα και ένα καδρόνι χιαστί (σε κάθε πλαίσιο) για ακαμψία.

Εδώ, έχω ήδη βερνικώσει το πρώτο καβαλέτο (με βερνίκι
πολυουρεθάνης - θαλάσσης, όπου πρόσθεσα λίγη καφέ
λαδομπογιά). Το μήκος του σχοινιού που τοποθέτησα
αρχικά, μάλλον πρέπει να αυξηθεί. Μάλλον θα πρέπει
κανείς να κάνει δοκιμές.

Τα δύο πλαίσια που απαρτίζουν το δεύτερο καβαλέτο,
περιμένουν τους μεντεσέδες.

Γενική άποψη της όλης κατασκευής, στον μέχρι τώρα
βαθμό ολοκλήρωσης. Οι εξωτερικές διαστάσεις των
πλαισίων είναι 95 Χ 80 cm. Ανοιγμένο το καβαλέτο έχει
ύψος περίπου 93 cm (όταν στο κάτω μέρος η απόσταση
των ποδαρικών είναι 47 cm). Θα επανέλθω με νέα
ανάρτηση όταν ολοκληρώσω την κατασκευή.

Εδώ, το δεύτερο καβαλέτο έχει συναρμολογηθεί.

Το δεύτερο καβαλέτο βαμμένο, σε πιο ανοιχτή απόχρωση
από το πρώτο. Το βερνίκι είναι το ίδιο.

Να σημειώσω , ότι τελικά το σχοινί στο κάτω μέρος έχει
μήκος τέτοιο ώστε, η απόσταση των ποδαρικών στο
κάτω μέρος να είναι περίπου 69 cm. Με το άνοιγμα αυτό
το ύψος πέφτει περίπου στα 90 cm.

ΚΛΑΣΣΙΚΟ ΣΚΑΜΝΑΚΙ

Πριν από μερικές μέρες βρήκα κάποια ξύλα από ρουστίκ
έπιπλα κουζίνας που ξηλώθηκαν. Μερικά από αυτά
χρησιμοποιήθηκαν  στο παρόν project. Εδώ η πρώτη
ύλη, τα άκοπα ξύλα.

Τα πλαϊνά κομμάτια της κατασκευής, που τους έδωσα το
"παραδοσιακό" σχήμα του σκαμνιού.

Εδώ, τα βασικά κομμάτια έχουν κοπεί και μορφοποιηθεί
και κάνω δοκιμές για την τελική μορφή. Υπήρξε έντονος
προβληματισμός, οπότε η εργασία συνεχίστηκε την
μεθεπόμενη μέρα.

Εδώ η συναρμολόγηση έχει αρχίσει. Χρησιμοποίησα βίδες
 και ξυλόκολλα. Όλα άρχισαν και τελειώνουν. Με το που θα
ανοίξει το Leroy Merlin, θα γίνουν οι απαραίτητες
προμήθειες.

Η συναρμολόγηση προχωράει.

Αρχίζει η χρήση των σφιγκτήρων.

Άποψη του μπαλκονιού, με απλωμένα εργαλεία και
υλικά. Ο καιρός ήταν καλός εκείνη τη μέρα.

Εδώ, με τη χρήση πολλών σφιγκτήρων, τοποθέτησα μια
περιμετρική ενίσχυση κάτω από την επάνω επιφάνεια
του σκαμνιού. Στόχος η υψηλή αντοχή.

Άποψη από την κάτω μεριά.

Τέλος των εργασιών της ημέρας. Συνέχεια την επόμενη
μέρα. Κάποια μικροπράγματα ακόμη.

Εδώ, τοποθέτησα δύο έξτρα καδρονάκια για την
 σταθερότητα των ποδαρικών.

Κάτι μου φαινόταν ότι έλλειπε, οπότε το πρόσθεσα.

Το σκαμνί τελειωμένο. Σημειώνω ότι αρχικά σκέφτηκα
να μην χρησιμοποιήσω βίδες αλλά καβίλιες, αλλά αυτό
θα με παίδευε υπερβολικά.

Και από την κάτω πλευρά.

Εδώ έχω τελειώσει με το βερνίκωμα της κάτω πλευράς.
Το γνωστό βερνίκι πολυουρεθάνης, στο οποίο πρόσθεσα
λίγη καφέ (σοκολατί) λαδομπογιά.

Εδώ το βερνίκι. Πολλές βίδες στην πάνω
επιφάνεια, τοποθετημένες όμως
συμμετρικά.

Το σκαμνί βερνικωμένο.
Διαστάσεις: 53 Χ 29 και ύψος: 32 cm.

Στο τέλος, προσθήκη του γνωστού λογότυπου, με
stencil & spray.

RULER MARKING GAUGE

Ο τίτλος της ανάρτησης περιγράφει ένα εργαλείο μέτρησης -
σημαδέματος που, τουλάχιστον στις αγγλοσαξωνικές χώρες,
χρησιμοποιείται ευρέως στην ξυλουργική. Εδώ η κατασκευή
ξεκινάει με την εύρεση των κατάλληλων εξαρτημάτων
(βίδες, περικόχλιο, ροδέλα κτλ).

Δύο κομμάτια κόντρα πλακέ (πάχους 10 mm) καλής ποιότητας,
διαστάσεων 5 Χ 7 cm. Στο ένα κομμάτι έσκαψα με το σκαρπέλο
ένα αυλάκι όπου θα ολισθαίνει ο μεταλλικός χάρακας  των
30 cm. Το πλάτος του χάρακα είναι 27 mm, ενώ το πάχος του
λιγότερο από 1 mm.

Προσοχή, η ποιότητα του εργαλείου εξαρτάται από τον
ακρίβεια στην τομή της αυλάκωσης. Τα σημαδέματα για
το αυλάκι καλό είναι να γίνονται με κοπίδι.

Τα δύο κομμάτια κόντρα πλακέ τα κόλλησα στην μία πλευρά
και τα βίδωσα με τρεις ξυλόβιδες.  Στην άλλη πλευρά δεν
έβαλα κόλα. Ακριβώς δίπλα από τον χάρακα πέρασα μια
βίδα που σφίγγει με πεταλούδα, που είχα κρατήσει από ένα
ξύλινο ΤΑΥ σχεδίου που είχε σπάσει.

Σφίγγοντας την πεταλούδα, σταθεροποιείται ο χάρακας
πιεζόμενος ανάμεσα στα δύο κομμάτια κόντρα πλακέ.
Κανονικά ο χάρακας θα πρέπει να ολισθαίνει σχετικά
εύκολα στη σχισμή με την πεταλούδα χαλαρή. Ο χάρακας
δεν πρέπει επίσης να στρέφεται μέσα στη σχισμή γιατί
έτσι χαλάει η καθετότητα χάρακα και κόντρα πλακέ, που
είναι σημαντικό για την καλή λειτουργία του εργαλείου.

Εδώ το εργαλείο διαλυμένο στα επιμέρους στοιχεία του.
Κύριο σώμα, χάρακας, βίδα, πεταλούδα και ροδέλα.

Εδώ φαίνεται καθαρά η σχισμή ολίσθησης του χάρακας.
Το ξύλινο σώμα περάστηκε με ψιλό γυαλόχαρτο και λάδι
ξύλου ΙΚΕΑ.

Στο youtube μπορείτε να δείτε διάφορα βιντεάκια για την
κατασκευή και τη χρήση του συγκεκριμένου εργαλείου
μαρκαρίσματος. Θα δείτε επίσης ότι υπάρχουν διάφορες
παραλλαγές, αλλά η βασική ιδέα παραμένει η ίδια.

ΣΥΡΤΑΡΙΕΡΑ ΕΡΓΑΣΤΗΡΙΟΥ

Αρχή με το κόψιμο ενός από τα πλαϊνά. Μοριοσανίδα
(νοβοπάν, όπως το λέγαμε παλιά) με επικάλυψη άσπρης
 μελαμίνης. Πάχος 18 mm. Από τα ρετάλια που υπάρχουν μπόλικα.

Η αφορμή του project, ήταν τα τρία συρτάρια που είχα βρει.
Ουσιαστικά έφτιαξα ένα κέλυφος για τα συρτάρια αυτά.
Για βαριά χρήση. Εργαλεία και σιδηρικά.

Τοποθέτησα και στερέωσα τα δύο πλαϊνά σε παράθεση
για να τοποθετήσω τα πηχάκια πάνω στα οποία θα
ολισθαίνουν τα συρτάρια. Το κάτω συρτάρι ακουμπάει
στην κάτω πλευρά του κελύφους.

Τα δύο πλαϊνά τελειωμένα.

Για περισσότερη σταθερότητα και αντοχή της κατασκευής,
στην εξωτερική πλευρά των δύο πλαϊνών έβαλα ένα πλαίσιο
από καδρονάκια. Η σύνδεση με ξυλόβιδες που μπήκαν από
τη  μέσα πλευρά.

Κόψιμο (με πριόνι χειρός) των πάνω & κάτω πλευρών.

Άλμα στην κατασκευαστική διαδικασία. Η συρταριέρα
συναρμολογημένη. Όταν η κατασκευή σε συνεπαίρνει
ξεχνάς τις φωτογραφίες. Ή όταν βιάζεσαι.

Κάπου εδώ με πρόλαβε η νύχτα. Σταμέτησα, γιατί ως γνωστόν,
 τις δουλειές της νύχτας τις βλέπει η μέρα και γελάει.

Την επόμενη μέρα πια, εργασίες ενίσχυσης του πάτου των
συρταριών, για να δεχτεί το λεπτό κόντρα-πλακέ
(πάχος 4 mm)  το αυξημένο βάρος.

Σε κάθε συρτάρι μπήκαν τρία πηχάκια. Για την
στερέωση, χρησιμοποιήθηκε ξυλόκολλα και καρφάκια.

Και πολλοί σφικτήρες.

Επίσης έβγαλα τα παλιά χερούλια και έκλεισα τις
τρύπες  με καλαμάκια από σουβλάκια.

Στην πορεία, τοποθέτησα ένα πηχάκι στο πάνω μέρος
της μετώπης των δύο κάτω συρταριών (για να μην μένει
κενό στην πρόσοψη), αφού πρώτα κόντυνα του τέσσερεις
συνολικά οριζόντιους οδηγούς ολίσθησης των συρταριών.
Τελειώνοντας, βερνίκωμα με το γνωστό ανθεκτικό άχρωμο
βερνίκι πολυουρεθάνης.

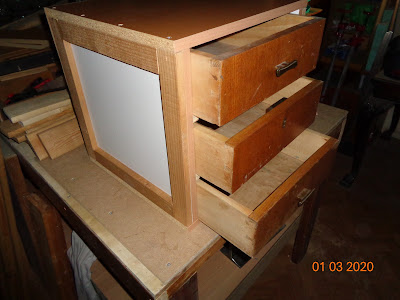

Μετά το στέγνωμα, τοποθέτηση των συρταριών.

Εξωτερικές διαστάσεις, περίπου 43 Χ 43 Χ 43 cm.

Ο γνωστός λογότυπος με στένσιλ & σπρέυ στο πλάϊ.

Η συρταριέρα τελικά μεταφέρθηκε στο εργαστήριο και
βρήκε μια θέση. Μόνιμη ή προσωρινή, θα δείξει ο καιρός.
